應用案例

實驗名稱:

由摩擦納米發電機啟發下的電容器內LED的高壓與無線驅動

研究方向：

交流LED驅動，摩擦納米發電機

實驗內容:

摩擦納米發電機（TENG）可以同時驅動成百上千顆LED，其機制是產生固定量的載流子周期性復合發光，在TENG的啟發下，我們提出了一種電容器內LED器件，采用信號發生器經過功率放大器提供的信號測試，并將其與摩擦納米發電機輸出進行對比，最后提出一種電容器內LED的高壓與無線驅動。

測試目的：

為了詳細解釋TENG驅動LED的工作機理，并提出一種電容器內LED結構，促進TENG與交流LED的發展

測試設備:

“電容器內LED”器件，信號發生器，功率放大器，靜電計，示波器，光電二極管

實驗過程：

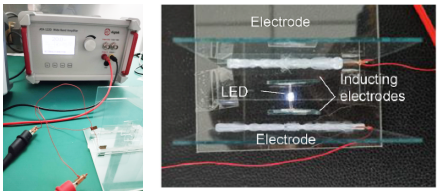

1.器件結構：

（1）對于高壓驅動的LED, LED兩端各有一個電容與LED串聯，電容-LED電容與主電源連接。

（2）對于無線驅動的LED，有兩個平行的銦錫氧化物(ITO)外電極(7厘米)* 7cm)，間隔3.5 cm。

（3）外電極之間是感應電極-LED-感應電極模塊，包括由LED連接的兩個平行感應電極。

2.實驗步驟：

（1）在外電極上施加交流電壓，該交流電壓由信號發生器結合ATA-1222A功率放大器產生；

（2）采用示波器采集輸出“電容器內LED”的輸出，利用光電二極管采集亮度；

（3）采用靜電計采集垂直分離結構TENG的輸出。

實驗結果：

1.對比垂直分離結構TENG驅動LED與“電容器內LED”的輸出可以發現二者輸出基本一致。

2.實現了“電容器內LED”的高壓放大器。

3.實現了“電容器內LED”的無線驅動。

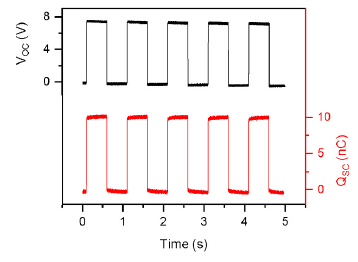

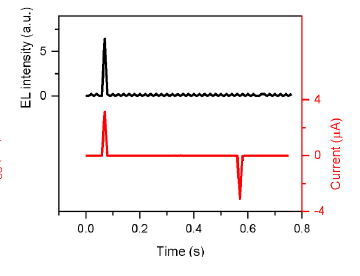

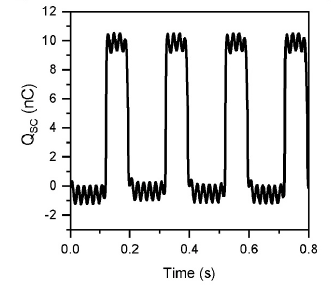

      結果一：

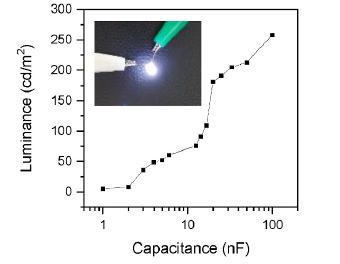

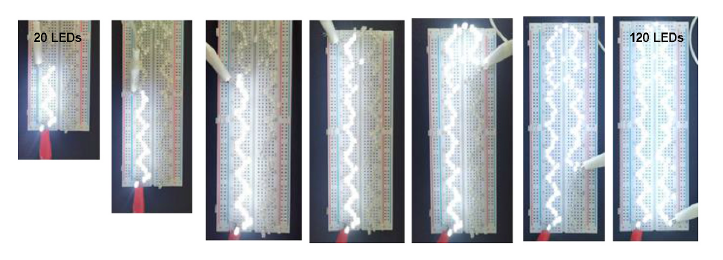

     結果二：

    結果三：
