功率放大器在MEMS微結構模態測試靜電激勵技術中的應用
MEMS測試技術是微機電系統技術的重要組成部分之一，微結構動態特性的測試對 MEMS 器件的性能及其設計、仿真、制造、以及質量控制和評價等方面均具有重要的意義。在 MEMS 生產的過程當中，除了相關的電學測試、熱學特性測試、光學特性測試和微結構的表面形貌測試之外，還需要對一些產品中具有傳感或執行功能的微結構的動態特性進行測試。
采用諧振法對結構尺寸為的微懸臂結構進行模態測試時所使用的的靜電激勵裝置示意
圖。該激勵裝置中主要由頻譜分析儀、功率放大器、激勵裝置臺、激光測微儀等組成，其激勵裝置臺上的驅動電極是在單晶硅基底上制作了 Cr/Au 層制成，振蕩電極為金屬微懸臂梁自身。在驅動電極和振蕩電極形成的電容間加載的直流偏置電壓和交流正弦電壓，通過逐步改變正弦電壓的頻率，使得微懸臂梁由于交變靜電力的作用振幅達到最大，即共振，由非接觸的光學測振設備檢測振動信號。
模態測試靜電激勵裝置
靜電激勵方法是 MEMS 模態測試中最早被使用的激勵方法，該激勵方法的優點主要是能夠滿足固有頻率較高的微結構測試。然而，靜電激勵的缺點是微結構受靜電力所產生的位移與靜電力的大小呈非線性關系，對非金屬材料微結構測試時，需在微結構上附加電極，這樣就會改變微結構自身的動態特性，影響測試結果。

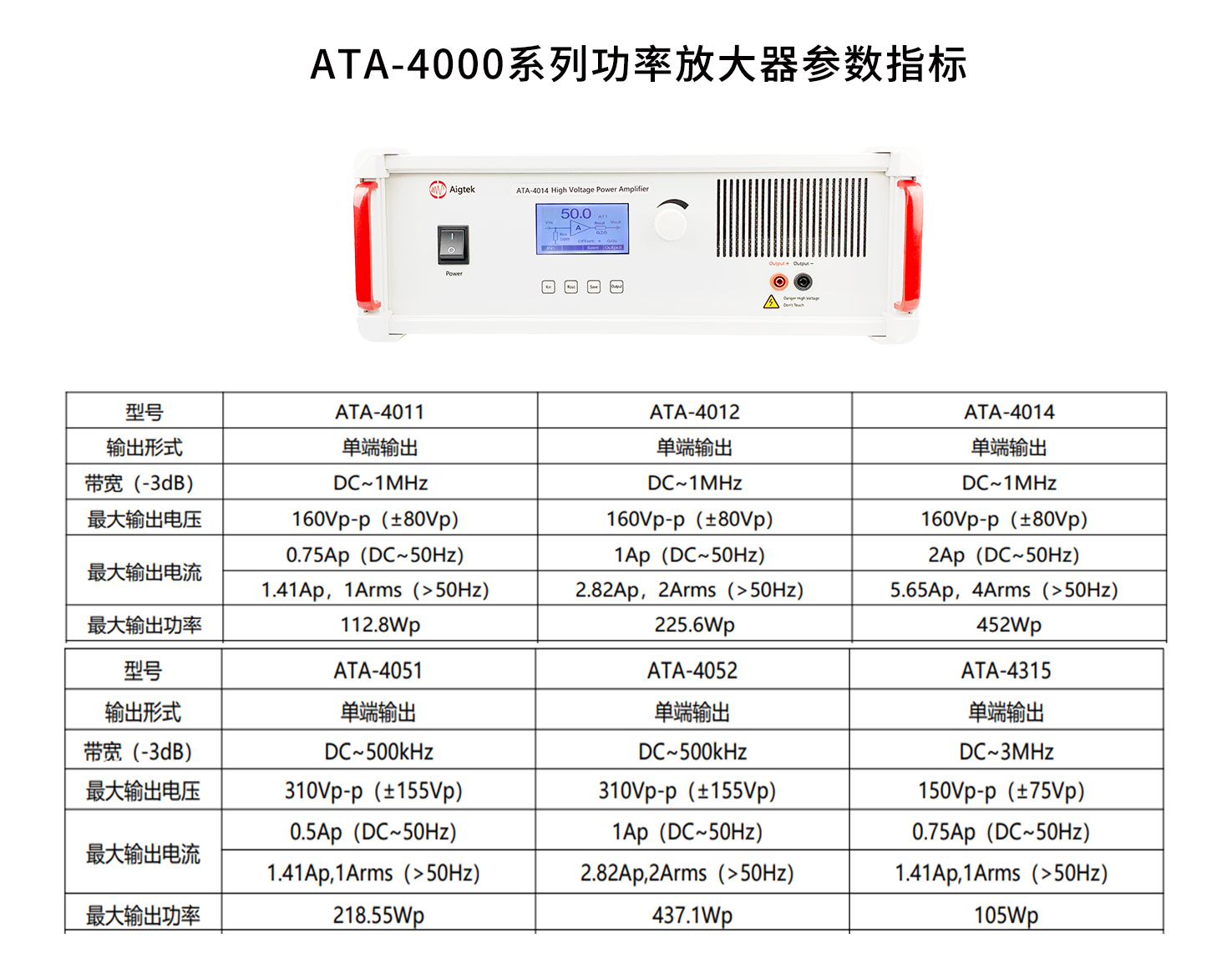

Aigtek安泰電子功率放大器在有關MEMS 模態測試靜電激勵方法中有著廣泛的應用，ATA-4000系列是一款理想的可放大交、直流信號的高壓功率放大器。最大輸出310Vp-p (±155Vp)電壓，452Wp功率，滿足不同實驗的需求。
